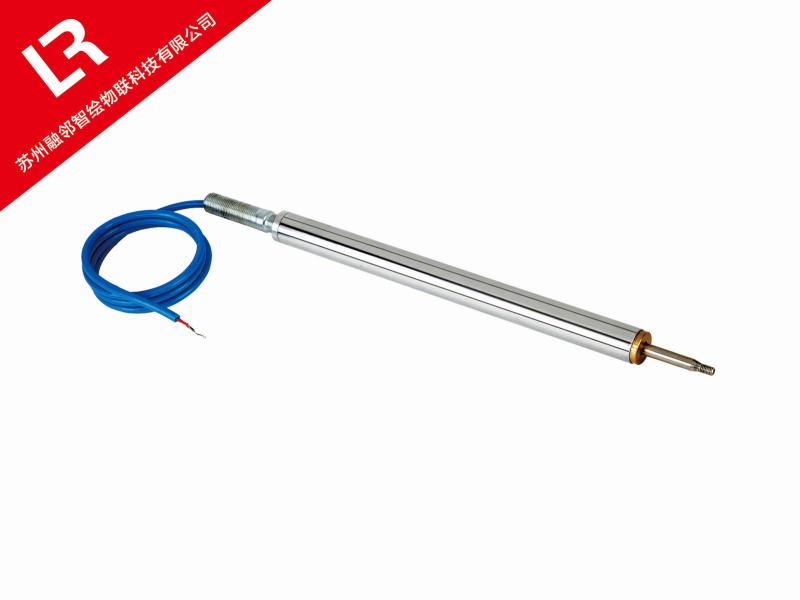

一、产品概述：

振弦式位移计适用于长期测量水工建筑物或其他混凝土建筑物伸缩缝的开合度(变形)的位移计，亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移，可加装温度传感器同步测量埋设点的温度。

二、产品基本参数

1、 结构：
　 振弦式土体位移计由位移传动杆、传动弹簧、钢弦、电磁线圈、钢弦支架、防水套管、导向环内外保护套筒、两端连接拉杆和万向节等部件构。

2、振弦位移计RL-700主要技术参数：

3、工作原理：
　　 位移计的灌浆锚栓与岩体牢固连成一体,当岩体沿钻孔轴线方向发生位移时,锚栓带动传递杆沿伸到钻孔孔口基准端,使得位于基准端的伸长测量仪表也随着位移产生相应的变化,随着锚点的移动,相对于基准端的伸长即可测出。如加装温度传感器可同时同步测出埋设点的温度值。


 4、一般计算公式：
　　L=K(f_o²-f_i² )    注：频率模数F=f²×10^-3。
式中：

L一位移量，单位为mm
　K一位移计的标定系数，单位为mm／Hz²
　f_o——仪器空载时初始频率读数（基准值），单位为Hz

f_i—仪器位移变化时实测频率读数（实测值），单位为Hz

三、产品埋设与安装:

1、孔外连接：

把不锈钢测杆按点数和每点的设计测量长度，用测杆连接螺丝连接好（沾胶），测杆的最上端拧上小连接螺母（10x30，一般出厂前都已连接好）。（测杆长度需要根据现场实际需要单独配，出厂不直接配置）

在测杆上套上外护管，并用外护管接头逐节（沾胶）把外护管接到小于测杆20-25cm的长度，然后把密封接头（内放O型圈，出厂前最前端的锚固头、测杆及外护管都已连接好）从测杆底端套上并和外护管底端连接（沾胶）；最后在外护管的上端套上活络螺母和护管接头（沾胶）。

把测杆顶端（带小螺母接头）从定位座底面的接头孔中穿入定位座内，并从定位座上端安放传感器的孔中拧上定位螺钉（M10），定位螺钉应和测杆上的小连接螺母拧紧（如果出厂前已装配，这一步可省略）；然后再把外护管上的活络螺母和护管接头（沾胶）。

按以上三个步骤把设计数量的测杆和保护管一一连接好，所有连接部位都应牢固至不脱落，并把所有的管子可靠定位并扎紧成一束，并对每一根测杆对应的位置做好编号。

拧下注浆连泡面孔与排气孔上的封头螺丝，穿入注浆管与排气管，如果从外部注浆则不必拧下封头螺丝。

将注浆管和排气管随同扎好的测杆、保护盖放入孔中，安放时应小心以防把外护管擦坏。

 2、灌浆：

测杆安装结束后，用膨胀螺栓把定位法兰固定好后开始注浆，按相应的程序注浆到一定得高度,每个点安装在施工要求的每个土层即可。(每个土层必须用砂或泥土隔开）

 3、传感器的安装与调试

待孔内索注砂浆基本凝固后，先拆下定位座仪器安装孔中与测杆连接的定位螺钉，然后把传感器位移杆顶端的螺纹拧入小连接螺母中（沾胶），边拧时可边用频率读数仪测量一下传感器的读数，一直拧到频率读数仪的读数产生变化即可。依次类推直到余下的仪器安装完毕，并记录好每一只传感器所编号对应的测杆编号。

将护罩和定位座可靠拧紧，从护罩上端先放入内定位板（外圆上有一道槽），传感器上的调节头应从内定位板上一一穿出，并用紧定螺钉将内定位板紧固。

用专用扳手在调节头上旋上调节并帽，并对传感器的安装初值作出预调，预调方法应根据测杆端锚固头在孔内的发展方向来决定。

在预调好所有传感器的频率初值后，用压板把调节并帽压紧至无间隙。

将传感器的测量电缆和外部输出电缆可靠连接，记录好输出电缆芯线的颜色与传感器编号，以便今后测量时区分传感器所测点的深度。

在护罩的端口拧上盖板，并拧紧电缆接头，做好防尘、防渗工作。

4、保护：

  固定好外部输出电缆并作出保护，最好在位移计上建一可靠的保护装置（位移计在今后的测量过程中不被损坏即可），该变位计即可投入使用。

 5、其它：
　　位移计安装定位后应及时测量仪器初值，根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。
